TOPFLEX®-MOTOR-EMV 3/3
  • DESINA-konformes Produkt
  • UL-Zertifizierung
  • CSA-Zertifizierung
  • UV-beständig
  • robust
  • Längenmarkierung in Meter
  • UKCA-Zertifizierung
  • gedrittelter Schutzleiter
  • ölbeständig
  • UV-beständig
  • doppelt geschirmt
  • EMV-Vorzugstype
Ab 851,00 € / 100 Meter
Basispreis, zzgl.: Metallzuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Artikel kaufen

Technische Daten

Motoranschlussleitung für Frequenzumrichter nach UL-Std. 758 (AWM) Style 20234, in Anlehnung an DIN VDE 0250
Temperaturbereich bewegt -30°C bis +80°C
nicht bewegt -40°C bis +80°C
Zulässige Betriebstemperatur am Leiter +90°C
Nennspannung VDE AC U0/U 600/1000 V
UL (AWM) AC 1000 V
max. zulässige Betriebsspannung Wechselstrom (AC) Leiter/Erde 700 V
Drehstrom (AC) Leiter/Leiter 1200 V
Gleichstrom (DC) Leiter/Erde 900 V
Gleichstrom (DC) Leiter/Leiter 1800 V
Prüfspannung Ader/Ader 4000 V
Kopplungswiderstand siehe Datenblatt
Mindestbiegeradius bewegt
<12 mm: 10x Außen-ø
12-20 mm: 15x Außen-ø
>20 mm: 20x Außen-ø
nicht bewegt
<12 mm: 5x Außen-ø
12-20 mm: 7,5x Außen-ø
>20 mm: 10x Außen-ø

Details

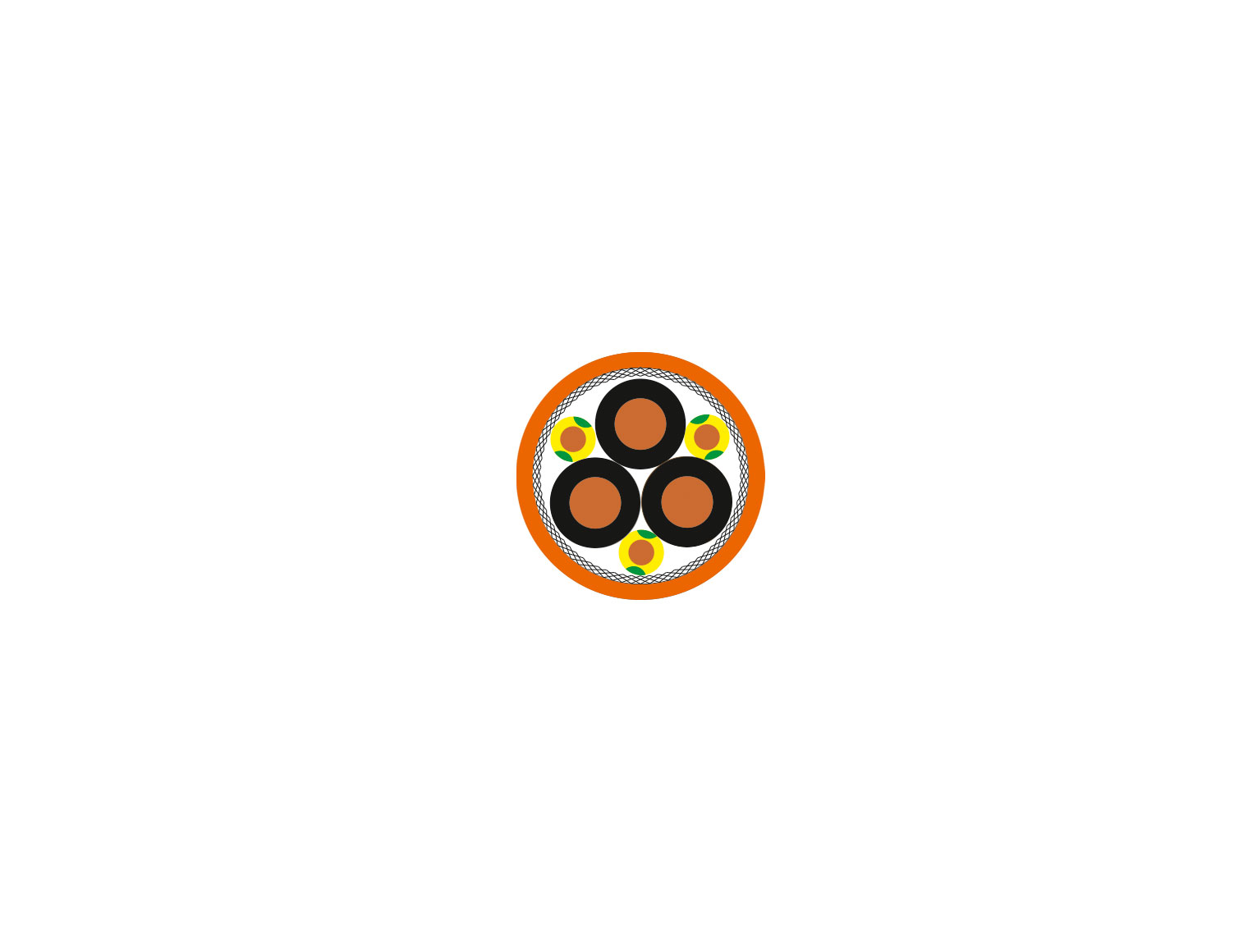

Aufbau

      • Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
      • Aderisolation: VPE
      • Aderkennzeichnung: braun, schwarz, grau, grün-gelb (gedrittelt)
      • Schutzleiter: GN-GE gedrittelt (3+3-adriger Aufbau)
      • Adern mit optimalen Schlaglängen verseilt
      • 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
      • 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
      • Außenmantel: Spezial-Vollpolyurethan
      • Mantelfarbe: orange (RAL 2003)
      • Längenmarkierung: in Meter

Eigenschaften

      • beständig gegen: Öl, UV-Strahlung, Ozon, Sauerstoff, Witterungseinflüsse, Hydrolyse, Mikroben, Kühlmittel, Hydraulikflüssigkeiten, Säuren, Laugen, Fette, Meer- und Gebrauchtwasser
      • hoch abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
      • zur Verwendung im Freien
      • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
      • symmetrischer 3-PLUS-Aufbau (gedrittelter, gleichmäßig in den Zwickeln verseilter Schutzleiter) mit verbesserten EMV-Eigenschaften gegenüber 4-adriger Ausführung
      • optimale Abschirmung ermöglicht störfreien Betrieb von Frequenzumrichtern
      • kleiner Kopplungswiderstand bewirkt gute elektromagnetische Verträglichkeit

Prüfungen

      • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT1
      • ölbeständig nach DIN VDE 0473-811-404 / DIN EN 60811-404 / IEC 60811-404
      • UV-beständig nach DIN EN ISO 4892-2
      • witterungsbeständig nach DIN EN ISO 4892-2
      • elektromagnetische Verträglichkeit nach DIN VDE 0875-11 / DIN EN 55011

Hinweise

      • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

      • Hoch abriebfeste, kerbzähe und gegen Kühlmittelemulsionen beständige Motoranschlussleitung; bei fester Verlegung oder gelegentlich freier Bewegung zur Verwendung in trockenen, feuchten und nassen Räumen sowie im Freien. Eingesetzt in der Automobil-, Nahrungsmittel- und Verpackungsindustrie, an Transportbändern, Werkzeugmaschinen, Handhabungsgeräten, Pumpen, Lüftungs- und Klimatechnikanlagen. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.

Artikel TOPFLEX®-MOTOR-EMV 3/3

Aderzahl
Nennquerschnitt (mm²)
AWG-Nr.
Aderisolationsmaterial
Außenmantelmaterial
Außendurchmesser
Eigenschaften
Für den bewegten Einsatz
Artikelbezeichnung
Art.-Nr.
AWG (ca.) Außen-Ø mm (ca.) Cu-Zahl per km Gewicht kg/km (ca.)
