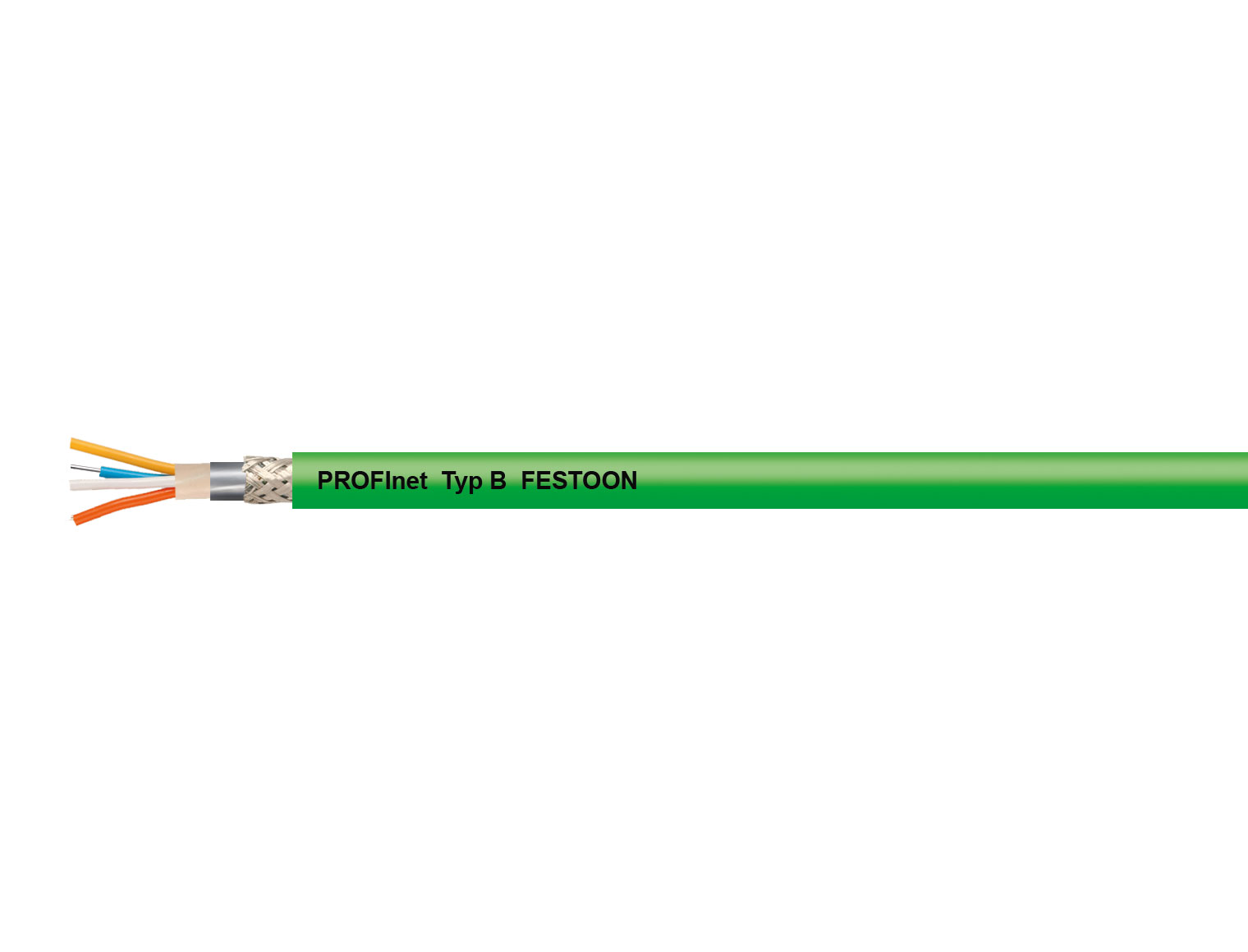

HELUKAT® PROFInet B CAT.5e SF/UTP PVC FESTOON
- einsetzbar für alle PROFInet Systeme bis 100 Mbit
- hoch flammwidrig
- FastConnect (SK)-fähig
- 600V UL-Zulassung
- Girlandenanwendung (FESTOON)
Basispreis, zzgl.: Metallzuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Technische Daten HELUKAT® PROFInet B CAT.5e SF/UTP PVC FESTOON
| Industrial Ethernet Leitung / Kat. 5e nach ISO/IEC 11801, DIN EN 50173, IEC 61156-6, PROFInet Guideline, UL-Std. 444 (CMG), CSA-Std. C22.2 No. 214 - CMG, UL-Std. 13 (PLTC), UL-Std. 758 (AWM) Style 21694 | |
| Temperaturbereich | bewegt -10°C bis +80°C fest verlegt -10°C bis +80°C UL (CMG) bis +75°C UL (AWM) bis +60°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung Ader/Ader | 2000 V |
| Leiterwiderstand bei 20°C | max. 60,0 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 120,0 Ohm/km |
| Isolationswiderstand | min. 0,5 GOhm x km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 52 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | ca. 67% |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm |
| Brandlast | ca. 1,20 MJ/m |
| Mindestbiegeradius | bewegt 11x Außen-Ø fest verlegt 5x Außen-Ø |
Details HELUKAT® PROFInet B CAT.5e SF/UTP PVC FESTOON
Aufbau
-
- Cu-Litze verzinnt, AWG-Maße
-
- Aderisolation: PE
-
- Aderkennzeichnung: weiß, gelb, blau, orange
-
- Adern mit optimaler Schlaglänge zum Sternvierer verseilt
-
- Folienbewicklung
-
- Innenmantel: PVC
-
- 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
- 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten
-
- Außenmantel: PVC
-
- Mantelfarbe: grün
-
- Längenmarkierung: in Meter
Eigenschaften
-
- beständig gegen: Öl, UV-Strahlung
-
- hoch flammwidrig
Prüfungen
-
- flammwidrig nach CSA FT4
-
- Bündelbrandprüfung nach DIN VDE 0482-332-3 / DIN EN 60332-3 / IEC 60332-3
-
- Zertifizierungen und Zulassungen:
- EAC
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
-
- UL Voltage Rating: 600 V
Verwendung
-
- HELUKAT® PROFInet Typ B Kategorie 5e FESTOON für das spezielle Einsatzgebiet der Girlandenaufhängung geeignet.
Artikel HELUKAT® PROFInet B CAT.5e SF/UTP PVC FESTOON
|
Artikelbezeichnung
Art.-Nr.
|
ca. Nennquerschnitt mm² | Leiter-Ø ca. mm | Ader-Ø ca. mm | Außen-Ø mm (ca.) |
|---|
