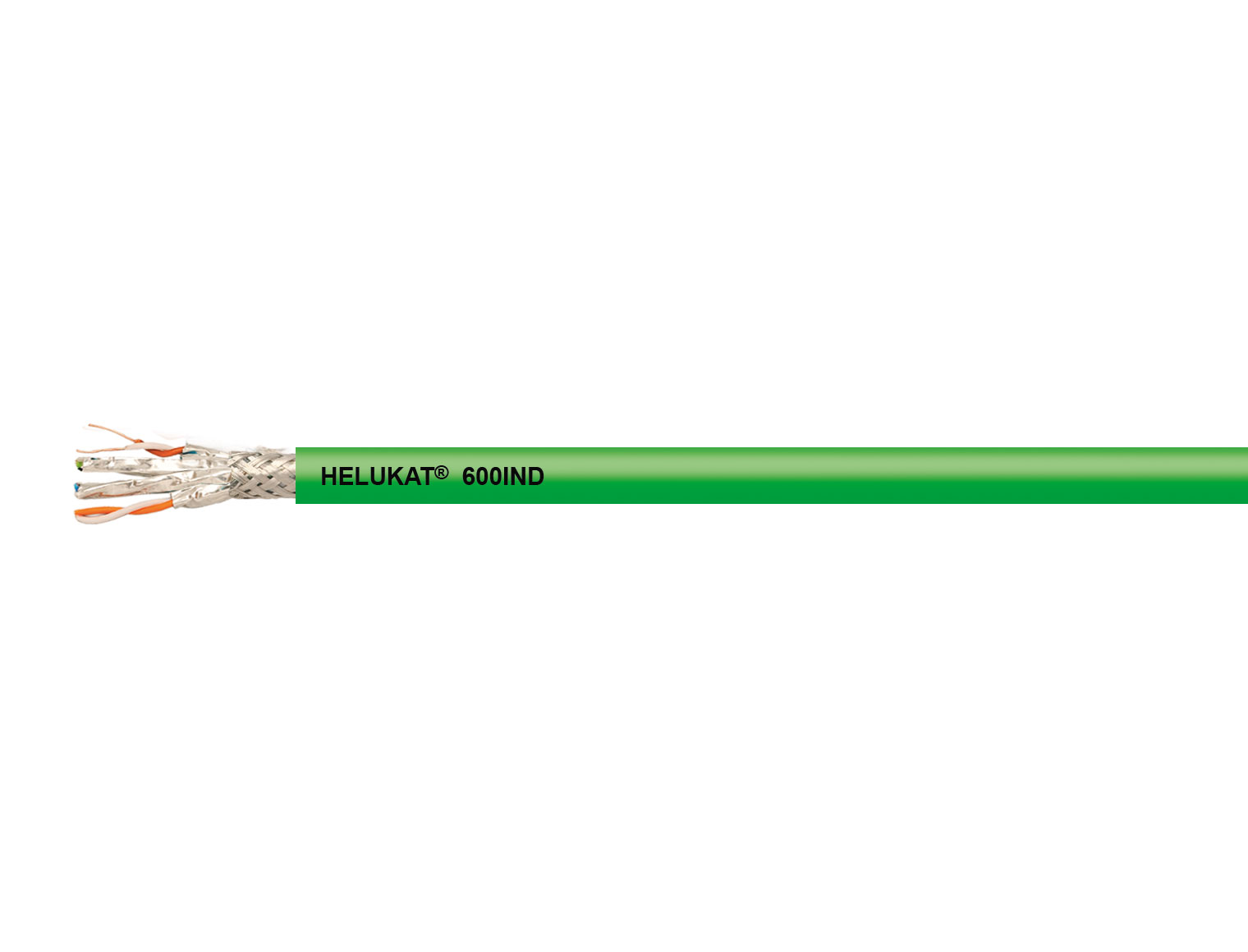

HELUKAT® 600IND CAT.7e S/FTP FRNC STATIC grün 4 x 2 x AWG 23 /1 Art.-Nr. 11007775
  • UL-Zertifizierung
  • CSA-Zertifizierung
  • halogenfrei (LS0H)
  • FRNC (Flame Retardant Non-Corrosive)
  • UV-beständig
  • Längenmarkierung in Meter
  • UKCA-Zertifizierung
  • Kat. 7e
  • erweiterte Performance bis 1200 MHz
  • einsetzbar bis 10 Gigabit
  • FRNC-Außenmantel
  • 600V UL-Zulassung
294,28 € / 100 Meter
Basispreis, zzgl.: Metallzuschlag, Teuerungszuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Jetzt anmelden

Artikeldetails

Art.-Nr.
11007775
Artikelbezeichnung
HELUKAT® 600IND CAT.7e S/FTP FRNC STATIC grün 4 x 2 x AWG 23 /1
ca. Nennquerschnitt mm²
0,26
Leiter-Ø ca. mm
0,57
Ader-Ø ca. mm
1,45
Außen-Ø mm (ca.)
7,8
Cu-Zahl per km
34,0
Gewicht kg/km (ca.)
68,0
Kupferbasis in EUR / 100kg
150
Meter pro Verpackungseinheit
1000
individuelle Zuschnitte möglich
ja
EAN / GTIN
4060892314292
Zolltarifnummer
85444991

Technische Daten

Industrial Ethernet Leitung / Kat. 7e nach ISO/IEC 11801, DIN EN 50173, IEC 61156-5, DIN EN 50288-4-1, UL-Std. 758 (AWM) Style 21143
Temperaturbereich fest verlegt -40°C bis +80°C
bei Verlegung -5°C bis +50°C
UL (AWM) bis +80°C
Betriebsspitzenspannung 125 V (nicht für Starkstrominstallationszwecke)
Prüfspannung Ader/Ader 1500 V
Leiterwiderstand bei 20°C max. 74,5 Ohm/km
Schleifenwiderstand bei 20°C max. 149,0 Ohm/km
Isolationswiderstand min. 5,0 GOhm x km
Betriebskapazität Ader/Ader bei 800 Hz, ca. 43 pF/m
Rel. Ausbreitungsgeschwindigkeit ca. 77%
Wellenwiderstand bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm
bei 101 bis 1200 MHz, 100 Ohm ± 20 Ohm
Brandlast ca. 0,74 MJ/m
Mindestbiegeradius bei Verlegung 10x Außen-Ø
fest verlegt 7x Außen-Ø

Details

Aufbau

      • Cu-Leiter blank, AWG-Maße
      • Aderisolation: geschäumtes PE
      • Aderkennzeichnung: farbig, Paare:
      • Nr. 1: weiß / blau
      • Nr. 2: weiß / orange
      • Nr. 3: weiß / grün
      • Nr. 4: weiß / braun
      • Adern mit optimalen Schlaglängen zu Paaren verseilt
      • Schirmelement: Paare, kunststoffkaschierte Aluminiumfolie (St)
      • Paare mit optimalen Schlaglängen in Lagen verseilt
      • Abschirmung: Geflecht aus verzinnten Cu-Drähten
      • Außenmantel: halogenfreies, flammwidriges Compound (FRNC)
      • Mantelfarbe: grün (RAL 6018)
      • Längenmarkierung: in Meter

Eigenschaften

      • beständig gegen: UV-Strahlung
      • halogenfrei
      • flammwidrig, geringe Rauchentwicklung

Prüfungen

      • halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
      • Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
      • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2

Hinweise

      • der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
      • UL Voltage Rating: 600 V

Verwendung

      • HELUKAT® 600IND CAT.7e S/FTP FRNC STATIC wird in industrieller Umgebung verwendet, bei der Halogenfreiheit und geringe Rauchentwicklung eine Rolle spielt. Elektrisch zeichnet sich diese Leitung durch große Leistungsreserven und eine herausragende Performance aus. Damit realisieren Sie Dienste wie 10 Gigabit Ethernet, Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Mbit/s oder ISDN absolut problemlos. Diese Kabel übertreffen deutlich die Voraussetzung zur Einhaltung von Störaussendungen der Klasse B nach EN55022, sowie der Störfestigkeit nach EN55024. Somit kann man der Serie eine hervorragende EMV-Tauglichkeit bescheinigen.
