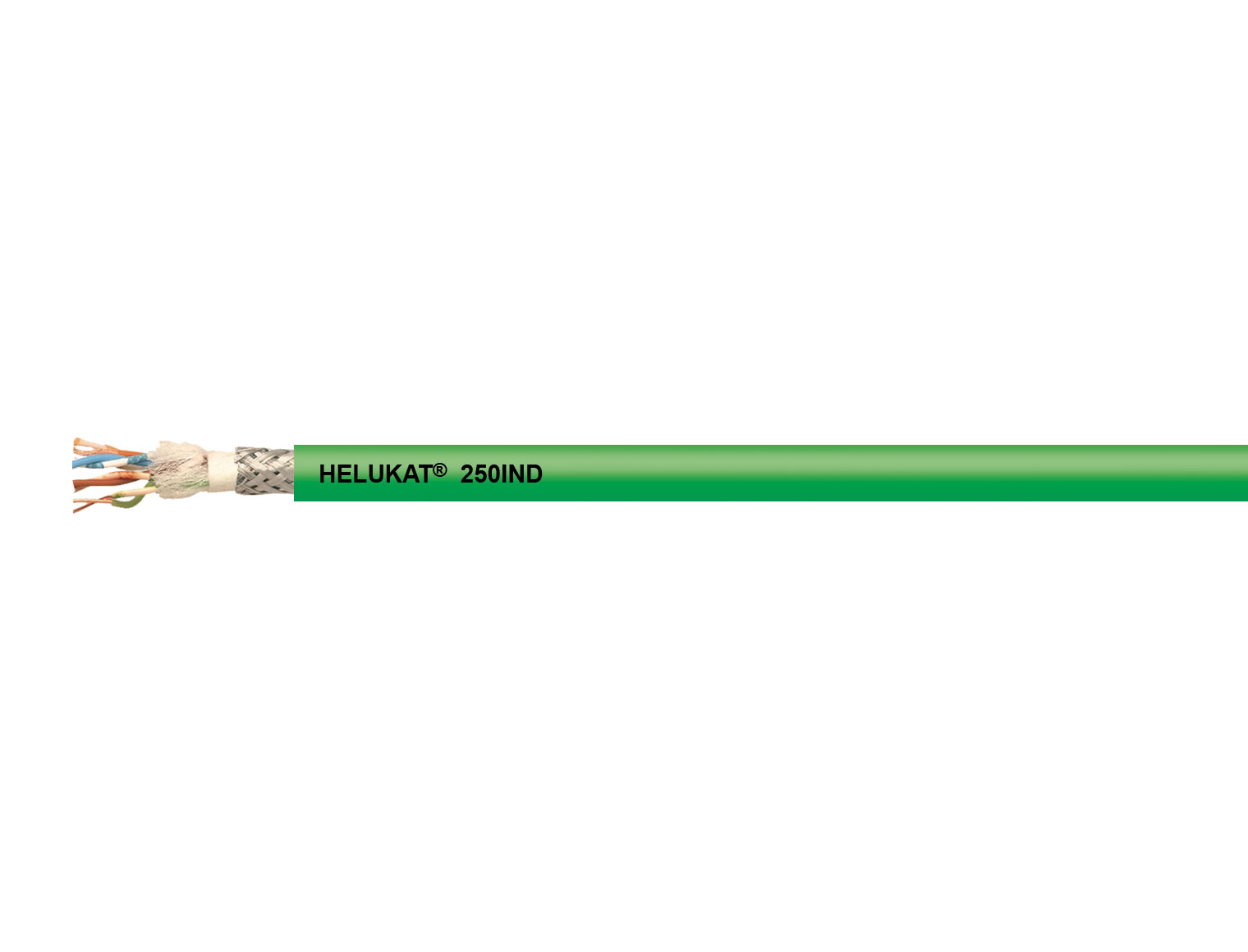

HELUKAT® 250IND CAT.6 CMG SF/UTP PVC STATIC
- einsetzbar bis 5 Gigabit
- mit FRNC-Innenmantel
- hoch flammwidrig
Basispreis, zzgl.: Metallzuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Technische Daten HELUKAT® 250IND CAT.6 CMG SF/UTP PVC STATIC
| Industrial Ethernet Leitung / Kat. 6 nach ISO/IEC 11801, DIN EN 50173, IEC 61156-5, DIN EN 50288-5-1, UL-Std. 444 (CMG), CSA-Std. C22.2 No. 214 - CMG | |
| Temperaturbereich | fest verlegt -40°C bis +80°C bei Verlegung -5°C bis +70°C UL (CMG) bis +75°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung Ader/Ader | 1500 V |
| Leiterwiderstand bei 20°C | max. 95,0 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 190,0 Ohm/km |
| Isolationswiderstand | min. 0,5 GOhm x km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 72 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | ca. 62% |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm bei 101 bis 250 MHz, 100 Ohm ± 20 Ohm |
| Brandlast | ca. 1,69 MJ/m |
| Mindestbiegeradius | bei Verlegung 10x Außen-Ø fest verlegt 5x Außen-Ø |
Details HELUKAT® 250IND CAT.6 CMG SF/UTP PVC STATIC
Aufbau
-
- Cu-Leiter blank, AWG-Maße
-
- Aderisolation: PE
-
- Aderkennzeichnung: farbig, Paare:
- Nr. 1: weiß-blau / blau
- Nr. 2: weiß-orange / orange
- Nr. 3: weiß-grün / grün
- Nr. 4: weiß-braun / braun
-
- Adern mit optimalen Schlaglängen zu Paaren verseilt
-
- Folienbewicklung
-
- Schirmelement: Paare
-
- Paare mit optimalen Schlaglängen um zentrales Sternkreuz verseilt
-
- Innenmantel: halogenfreies, flammwidriges Compound (FRNC)
-
- 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
- 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten
-
- Außenmantel: PVC
-
- Mantelfarbe: grün
-
- Längenmarkierung: in Meter
Eigenschaften
-
- beständig gegen: Öl, UV-Strahlung
-
- flammwidrig
Prüfungen
-
- flammwidrig nach CSA FT4
-
- Bündelbrandprüfung nach DIN VDE 0482-332-3-24 / DIN EN 60332-3-24 / IEC 60332-3-24
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
-
- HELUKAT® 250IND CAT.6 CMG SF/UTP PVC STATIC wurde speziell für extreme industrielle Einsätze konzipiert. Das Kupferdatenkabel eignet sich hervorragend für Ethernet Applikationen Kategorie 6. Sie garantieren erstklassige Übertragungseigenschaften und den Einsatz auch unter schwierigsten Bedingungen.
Artikel HELUKAT® 250IND CAT.6 CMG SF/UTP PVC STATIC
|
Artikelbezeichnung
Art.-Nr.
|
ca. Nennquerschnitt mm² | Leiter-Ø ca. mm | Ader-Ø ca. mm | Außen-Ø mm (ca.) |
|---|
