HELUKAT® 100T CAT.5e S/UTP PUR TORSION
- einsetzbar für alle Industrial Ethernet Systeme bis 100 Mbit
- flammwidrig
- für Torsionsanwendungen
Basispreis, zzgl.: Metallzuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Technische Daten HELUKAT® 100T CAT.5e S/UTP PUR TORSION
| Industrial Ethernet Leitung / Kat. 5e nach ISO/IEC 11801, DIN EN 50173, IEC 61156-6, UL-Std. 758 (AWM) Style 20549 | |
| Temperaturbereich | bewegt -30°C bis +70°C fest verlegt -40°C bis +80°C UL (AWM) bis +80°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung Ader/Ader | 2000 V |
| Leiterwiderstand bei 20°C | max. 59,4 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 118,8 Ohm/km |
| Isolationswiderstand | min. 0,5 GOhm x km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 52 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | ca. 74% |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 5 Ohm |
| Brandlast | ca. 0,45 MJ/m |
| Mindestbiegeradius | bewegt 8x Außen-Ø fest verlegt 4x Außen-Ø |
Details HELUKAT® 100T CAT.5e S/UTP PUR TORSION

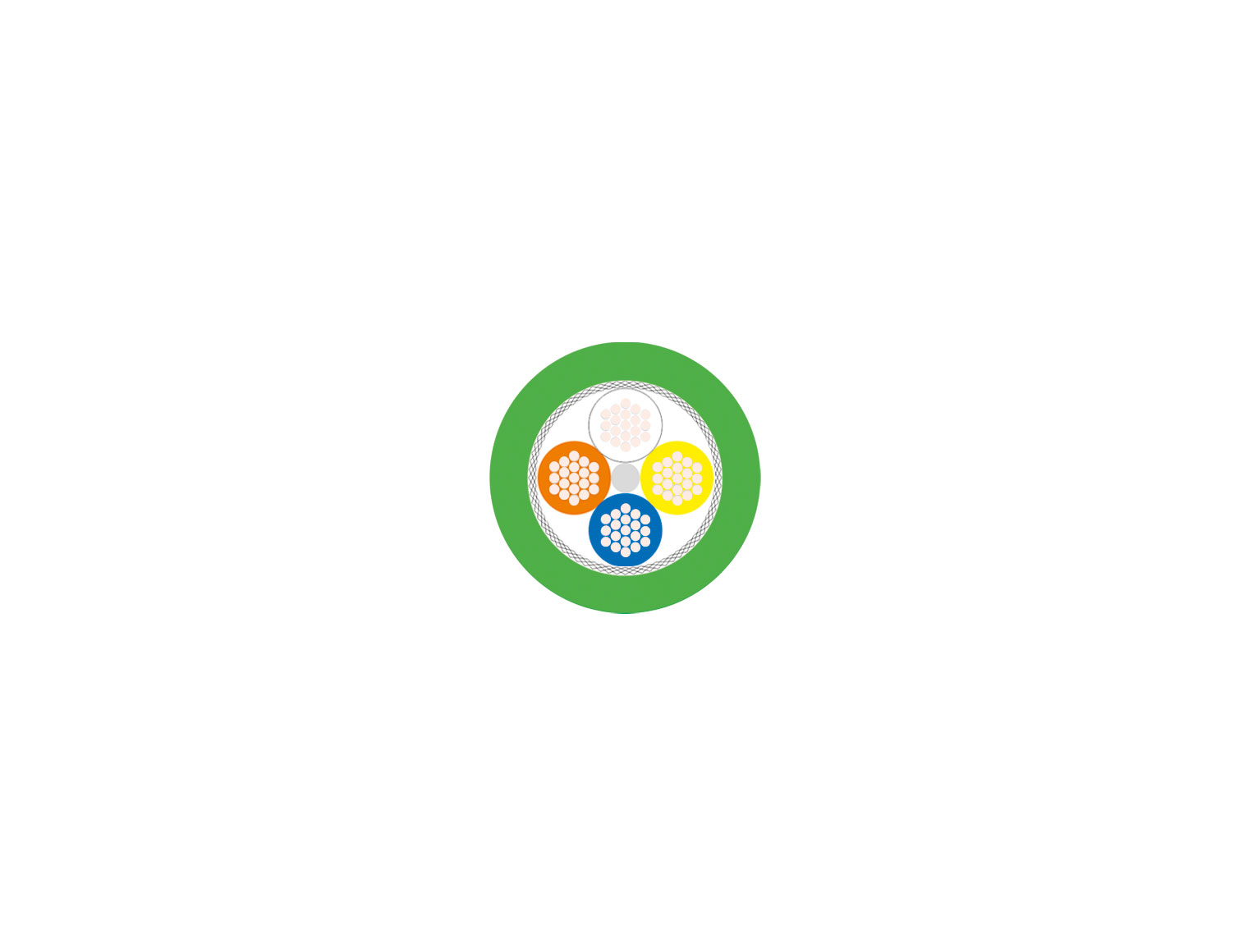

Aufbau
-
- Cu-Litze verzinnt, AWG-Maße
-
- Aderisolation: geschäumtes PE
-
- Aderkennzeichnung: weiß, gelb, blau, orange
-
- Adern mit optimaler Schlaglänge zum Sternvierer verseilt
-
- Folienbewicklung
-
- Abschirmung: Geflecht aus verzinnten Cu-Drähten
-
- Außenmantel: PUR
-
- Mantelfarbe: grün
-
- Längenmarkierung: in Meter
Eigenschaften
-
- beständig gegen: Öl, Hydrolyse, Mikroben, Kühlmittel, Fette, UV-Strahlung (SUN RES)
-
- abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
-
- torsionsfähig
-
- halogenfrei
-
- flammwidrig
Prüfungen
-
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
-
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT2
-
- Zertifizierungen und Zulassungen:
- EAC
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
-
- HELUKAT 100T CAT.5e S/UTP PUR TORSION bietet erstklassige Übertragungseigenschaften und ist für die Anwendungen mit Torsionsbeanspruchung, z. B. im Roboter ausgelegt. Die hier aufgeführte Leitung entspricht der Klassifizierung für die permanente Bewegung.
Artikel HELUKAT® 100T CAT.5e S/UTP PUR TORSION
|
Artikelbezeichnung
Art.-Nr.
|
ca. Nennquerschnitt mm² | Leiter-Ø ca. mm | Ader-Ø ca. mm | Außen-Ø mm (ca.) |
|---|
