HELUKAT® 100IND CAT.5e SF/UTP FRNC FLEX
- einsetzbar bis 100 Mbit
- FRNC-Außenmantel
Basispreis, zzgl.: Metallzuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Technische Daten HELUKAT® 100IND CAT.5e SF/UTP FRNC FLEX
| Industrial Ethernet Leitung / Kat. 5e nach ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-2-2 | |
| Temperaturbereich | bewegt -10°C bis +70°C fest verlegt -30°C bis +80°C |
| Betriebsspitzenspannung | 125 V (nicht für Starkstrominstallationszwecke) |
| Prüfspannung Ader/Ader | 1000 V |
| Leiterwiderstand bei 20°C | max. 140,0 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 280,0 Ohm/km |
| Isolationswiderstand | min. 5,0 GOhm x km |
| Betriebskapazität Ader/Ader | bei 800 Hz, ca. 47 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | ca. 70% |
| Wellenwiderstand | bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm |
| Brandlast | ca. 0,44 MJ/m |
| Mindestbiegeradius | bewegt 15x Außen-Ø fest verlegt 8x Außen-Ø |
Details HELUKAT® 100IND CAT.5e SF/UTP FRNC FLEX

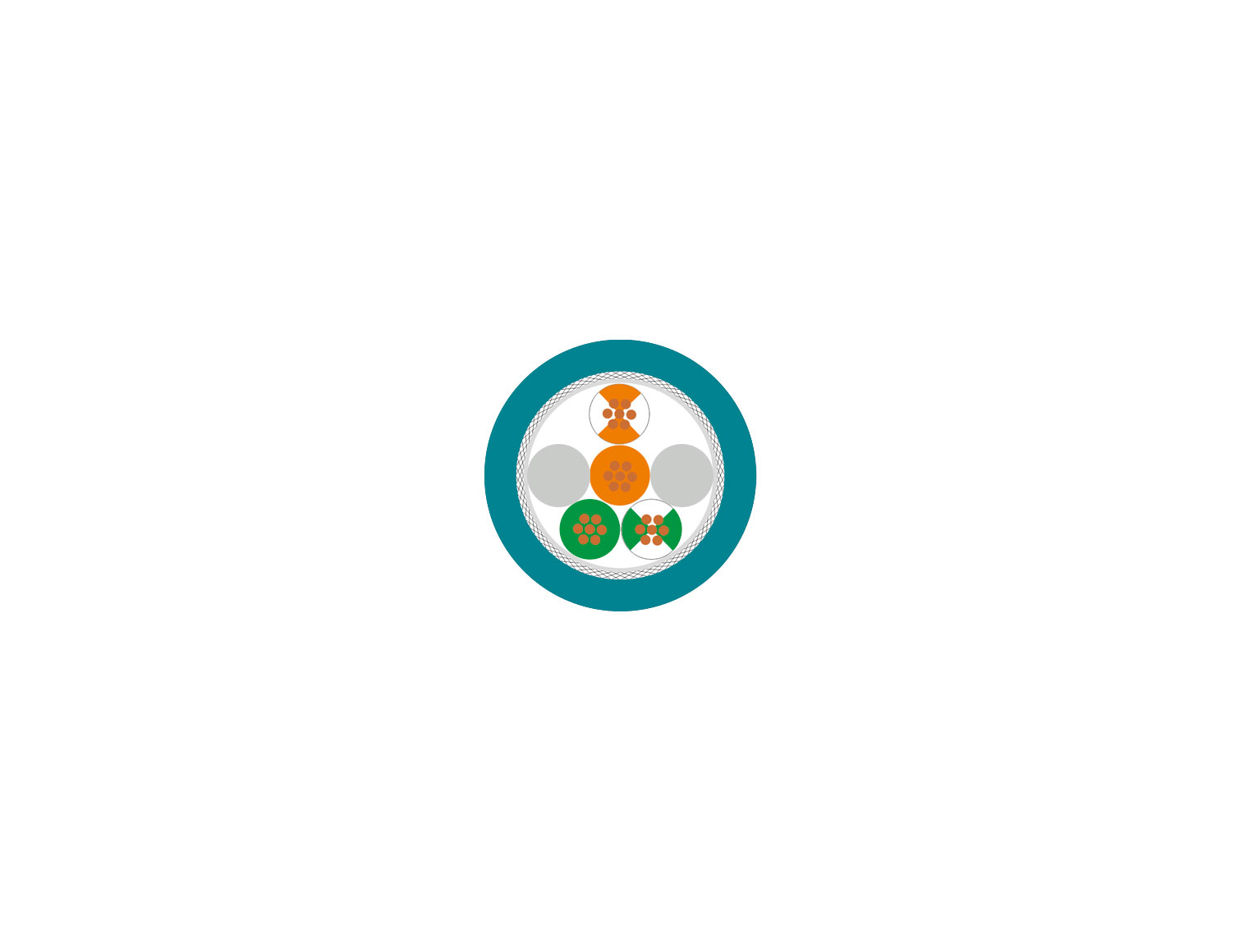

Aufbau
-
- Cu-Litze blank, AWG-Maße
-
- Aderisolation: geschäumtes PE
-
- Aderkennzeichnung: farbig, Paare:
- Nr. 1: weiß-orange / orange
- Nr. 2: weiß-grün / grün
-
- Adern mit optimalen Schlaglängen zu Paaren verseilt
-
- Folienbewicklung
-
- Paare mit optimalen Schlaglängen verseilt
-
- 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
- 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten
-
- Außenmantel: halogenfreies, flammwidriges Compound (FRNC)
-
- Mantelfarbe: blau
-
- Längenmarkierung: in Meter
Eigenschaften
-
- halogenfrei
-
- flammwidrig, geringe Rauchentwicklung
Prüfungen
-
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
-
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
-
- HELUKAT® 100IND CAT.5e SF/UTP FRNC FLEX ist für den flexiblen Einsatz an bewegten Maschinenteilen ausgelegt. Durch den FRNC-Mantel ist diese auch halogenfrei und flammwidrig.
Artikel HELUKAT® 100IND CAT.5e SF/UTP FRNC FLEX
|
Artikelbezeichnung
Art.-Nr.
|
ca. Nennquerschnitt mm² | Leiter-Ø ca. mm | Ader-Ø ca. mm | Außen-Ø mm (ca.) |
|---|
