TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA schwarz 3 x 150 + 3 G 25 mm² Art.-Nr. 22228
  • UL-Zertifizierung
  • CSA-Zertifizierung
  • EAC-Zertifizierung
  • UV-beständig
  • Längenmarkierung in Meter
  • UKCA-Zertifizierung
  • gedrittelter Schutzleiter
  • UV-beständig
  • doppelt geschirmt
  • EMV-Vorzugstype
13.531,00 € / 100 Meter
Basispreis, zzgl.: Metallzuschlag, Teuerungszuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Jetzt anmelden

Artikeldetails

Art.-Nr.
22228
Artikelbezeichnung
TOPFLEX®-EMV-UV-3-PLUS-2YSLCYK-J UL/CSA schwarz 3 x 150 + 3 G 25 mm²
AWG (ca.)
300 kcmil
Außen-Ø mm (ca.)
49,3
Cu-Zahl kg/km
5412,0
Gewicht kg/km (ca.)
6128,0
Kupferbasis in EUR / 100kg
150
Meter pro Verpackungseinheit
500, 1000
individuelle Zuschnitte möglich
ja
EAN / GTIN
4060892150838
Zolltarifnummer
85444995

Technische Daten

Motoranschlussleitung für Frequenzumrichter nach UL-Std. 758 (AWM) Style 2570, in Anlehnung an DIN VDE 0250
Temperaturbereich bewegt -5°C bis +80°C
nicht bewegt -40°C bis +80°C
Nennspannung UL (AWM) AC 1000 V
Prüfspannung Ader/Ader 4000 V
Kopplungswiderstand siehe Datenblatt
Mindestbiegeradius bewegt
<12 mm: 10x Außen-ø
12-20 mm: 15x Außen-ø
>20 mm: 20x Außen-ø
nicht bewegt
<12 mm: 5x Außen-ø
12-20 mm: 7,5x Außen-ø
>20 mm: 10x Außen-ø

Details

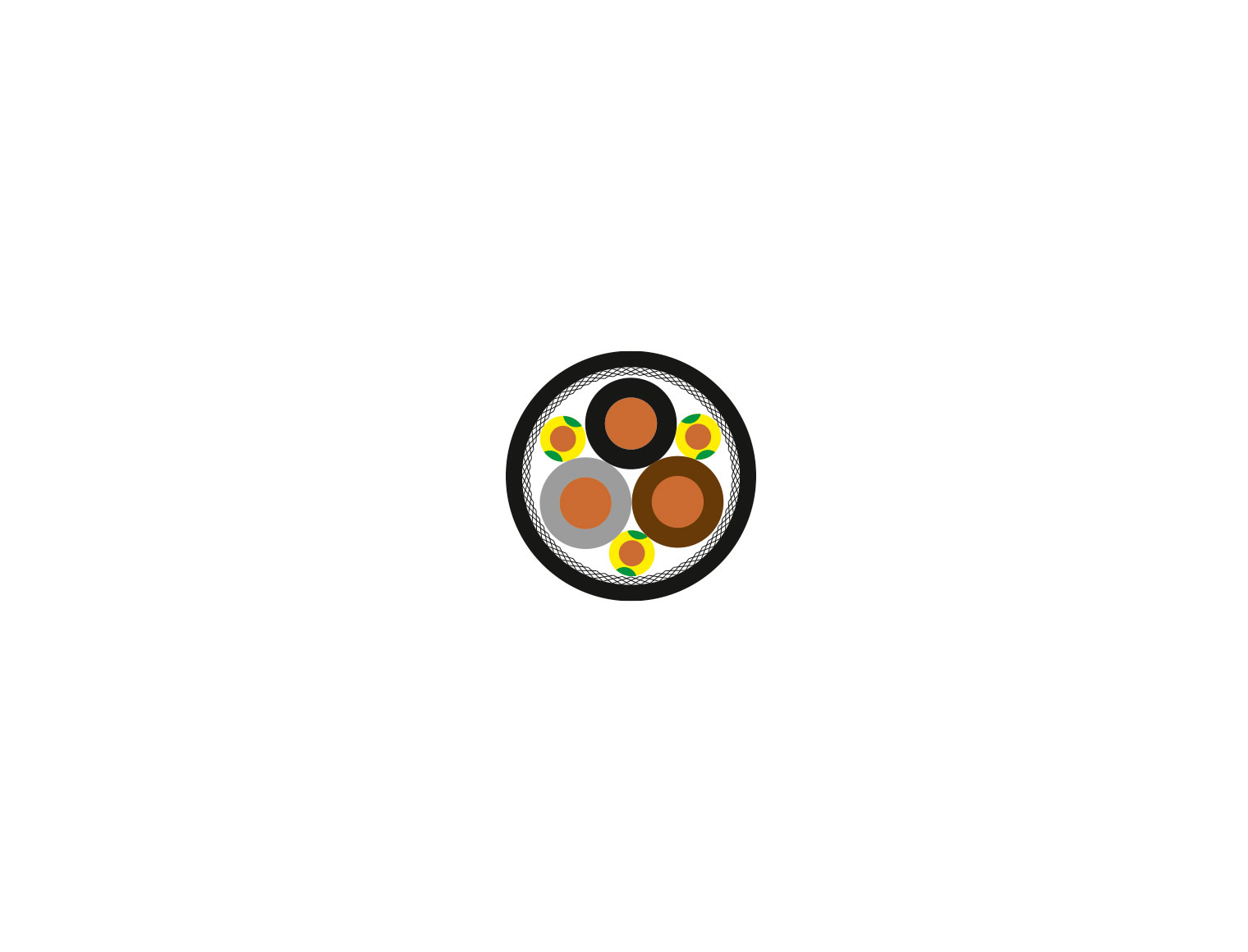

Aufbau

      • Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
      • Aderisolation: PE
      • Aderkennzeichnung: braun, schwarz, grau, grün-gelb (gedrittelt)
      • Schutzleiter: GN-GE gedrittelt (3+3-adriger Aufbau)
      • Adern mit optimalen Schlaglängen verseilt
      • 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
      • 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten, Bedeckung ca. 85%
      • Außenmantel: Spezial-PVC
      • Mantelfarbe: schwarz (RAL 9005)
      • Längenmarkierung: in Meter

Eigenschaften

      • beständig gegen: UV-Strahlung
      • zur Verwendung im Freien
      • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
      • symmetrischer 3-PLUS-Aufbau (gedrittelter, gleichmäßig in den Zwickeln verseilter Schutzleiter) mit verbesserten EMV-Eigenschaften gegenüber 4-adriger Ausführung
      • optimale Abschirmung ermöglicht störfreien Betrieb von Frequenzumrichtern
      • kleiner Kopplungswiderstand bewirkt gute elektromagnetische Verträglichkeit
      • niedrige Betriebskapazität der Einzeladern durch PE-Aderisolation sowie geringe Schirmkapazität ermöglichen verlustarme Leistungsübertragung

Prüfungen

      • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT1
      • elektromagnetische Verträglichkeit nach DIN VDE 0875-11 / DIN EN 55011
      • Zertifizierungen und Zulassungen:
      • EAC

Hinweise

      • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung

Verwendung

      • Motoranschlussleitung für mittlere mechanische Beanspruchung bei fester Verlegung und gelegentlicher freier Bewegung in trockenen, feuchten und nassen Räumen sowie im Freien. Eingesetzt in der Automobil-, Nahrungsmittel- und Verpackungsindustrie, an Transportbändern, Werkzeugmaschinen, Handhabungsgeräten, Pumpen, Lüftungs- und Klimatechnikanlagen. EMV = Elektromagnetische Verträglichkeit; um die EMV-Eigenschaften zu optimieren, empfehlen wir eine beidseitige und großflächige Rundumkontaktierung des Kupfergeflechtes.
