HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN grün 2 x 2 x AWG 22 /7 Art.-Nr. 800655
  • UL-Zertifizierung
  • CSA-Zertifizierung
  • EAC-Zertifizierung
  • halogenfrei (LS0H)
  • UV-beständig
  • robust
  • schleppkettenfähig
  • Längenmarkierung in Meter
  • UKCA-Zertifizierung
  • einsetzbar für alle PROFInet Systeme bis 100 Mbit
  • FastConnect (SK)-fähig
  • für den permanent bewegten Einsatz in Energieführungsketten
332,67 € / 100 Meter
Basispreis, zzgl.: Metallzuschlag, Teuerungszuschlag, Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Jetzt anmelden

Artikeldetails

Art.-Nr.
800655
Artikelbezeichnung
HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN grün 2 x 2 x AWG 22 /7
ca. Nennquerschnitt mm²
0,35
Leiter-Ø ca. mm
0,75
Ader-Ø ca. mm
1,5
Außen-Ø mm (ca.)
6,5
Cu-Zahl kg/km
32,0
Gewicht kg/km (ca.)
61,0
Kupferbasis in EUR / 100kg
150
Meter pro Verpackungseinheit
100, 500, 1000
individuelle Zuschnitte möglich
ja
EAN / GTIN
4060892314537
Zolltarifnummer
85444995

Technische Daten

Industrial Ethernet Leitung / Kat. 5e nach ISO/IEC 11801, DIN EN 50173, IEC 61156-6, PROFInet Guidline, UL-Std. 444 (CMX), CSA-Std. C22.2 No. 214 - CMX
Temperaturbereich bewegt -30°C bis +75°C
fest verlegt -40°C bis +80°C
UL (CMX) bis +75°C
Betriebsspitzenspannung 125 V (nicht für Starkstrominstallationszwecke)
Prüfspannung Ader/Ader 2500 V
Leiterwiderstand bei 20°C max. 58,6 Ohm/km
Schleifenwiderstand bei 20°C max. 117,1 Ohm/km
Isolationswiderstand min. 5,0 GOhm x km
Betriebskapazität Ader/Ader bei 800 Hz, ca. 50 pF/m
Rel. Ausbreitungsgeschwindigkeit ca. 66%
Wellenwiderstand bei 1 bis 100 MHz, 100 Ohm ± 15 Ohm
Brandlast ca. 0,85 MJ/m
Mindestbiegeradius bewegt 12x Außen-Ø
fest verlegt 4x Außen-Ø

Details

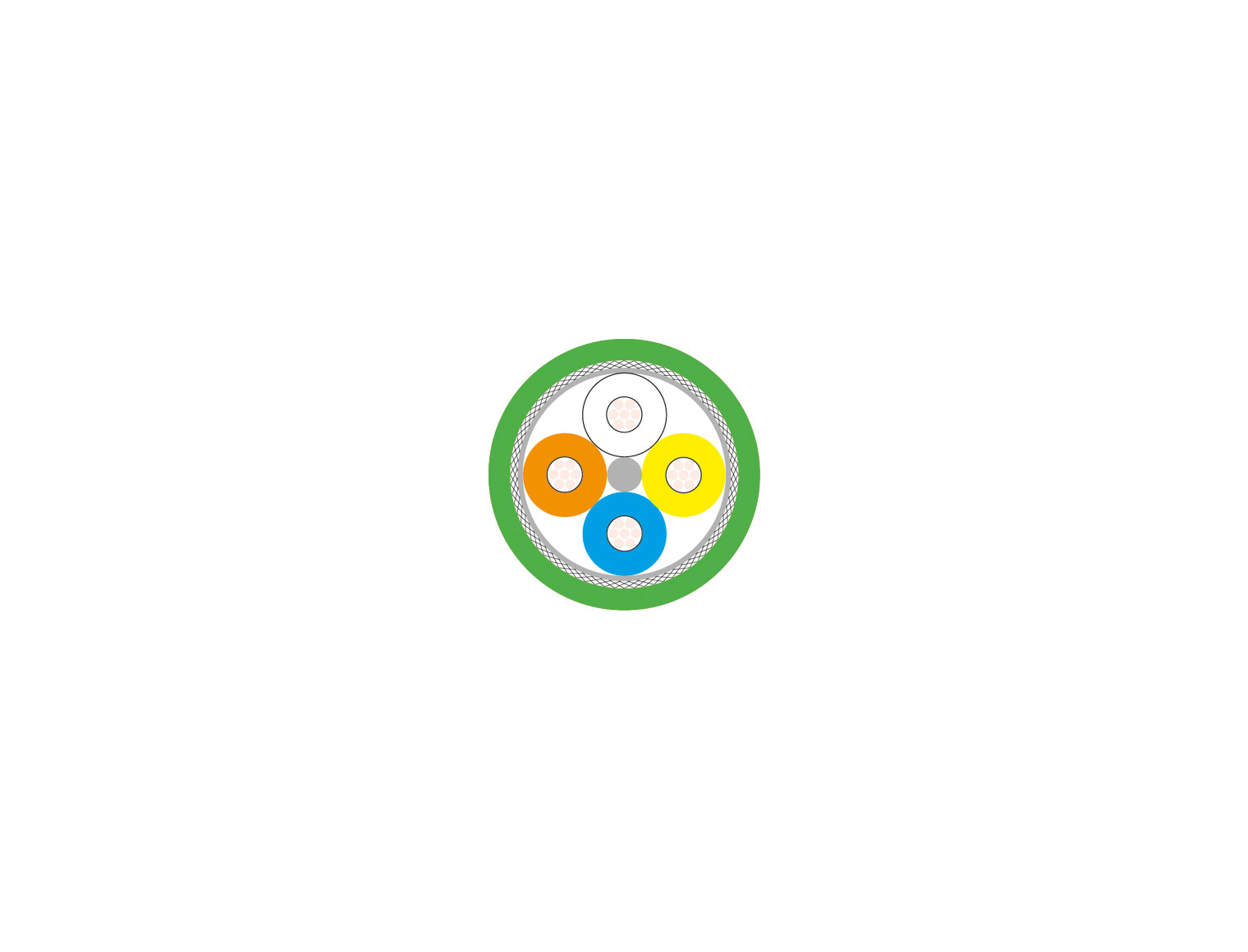

Aufbau

  • Cu-Litze blank, AWG-Maße
  • Aderisolation: PE
  • Aderkennzeichnung: weiß, gelb, blau, orange
  • Adern mit optimaler Schlaglänge zum Sternvierer verseilt
  • Folienbewicklung
  • Innenmantel: halogenfreies, flammwidriges Compound (FRNC)
  • 1. Abschirmung: kunststoffkaschierte Aluminiumfolie (St)
  • 2. Abschirmung: Geflecht aus verzinnten Cu-Drähten
  • Außenmantel: PUR
  • Mantelfarbe: grün
  • Längenmarkierung: in Meter

Eigenschaften

  • beständig gegen: Öl, UV-Strahlung, Hydrolyse, Mikroben, Kühlmittel, Fette
  • abriebfest, kerbfest, reißfest, schnittfest, verschleißfest, adhäsionsarm
  • schleppkettenfähig
  • halogenfrei
  • flammwidrig

Prüfungen

  • halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
  • Zertifizierungen und Zulassungen:
  • EAC

Hinweise

  • der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung

Verwendung

  • HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN für den Schleppketteneinsatz. Die hier aufgeführte Leitung entspricht der PROFInet Klassifizierung für bewegte Kabel gemäß Type C und ist somit für mechanische Beanspruchung ausgelegt. Diese PUR Version besitzt eine UL CMX Zulassung und bietet höhere Leistungsreserven in der Kette sowie in der Medienbeständigkeit und ist halogenfrei.
