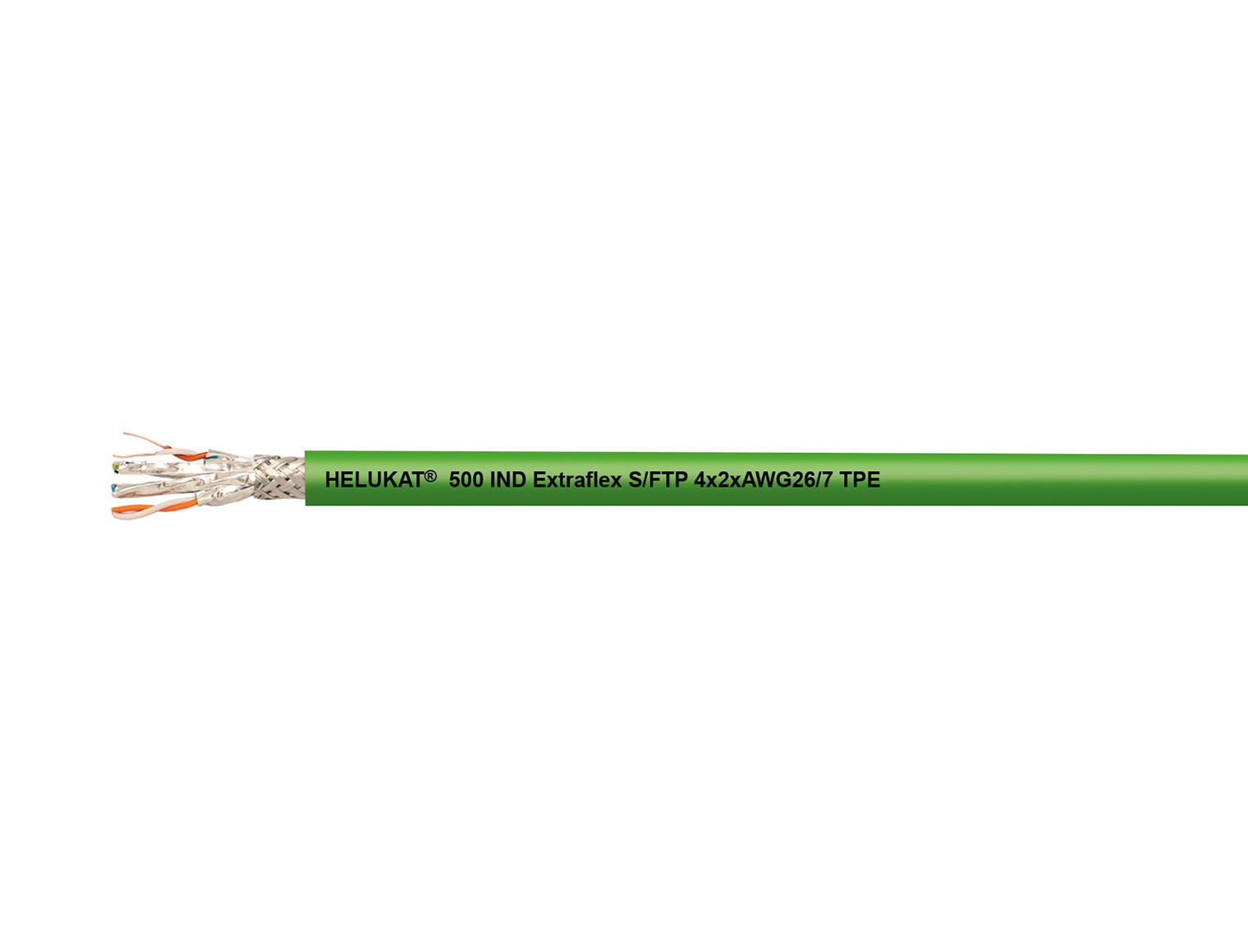

HELUKAT® 500IND CAT.6A S/FTP LS0H EXTRAFLEX
  • halogenfrei
  • Längenmarkierung in Meter
  • UKCA-Zertifizierung
  • einsetzbar bis 10 Gigabit
  • extrem flexibel
Ab 373,40 € / 100 Meter
Basispreis, zzgl.: Verpackung, Versand, Mindestauftragswertzuschlag gem. AGB. Alle Details können Sie im Warenkorb einsehen.
Artikel kaufen

Technische Daten

Industrial Ethernet Leitung nach ISO/IEC 11801, DIN EN 50173, IEC 61156-5
Temperaturbereich bewegt -20°C bis +75°C
nicht bewegt -20°C bis +75°C
Betriebsspitzenspannung 125 V (nicht für Starkstrominstallationszwecke)
Prüfspannung Ader/Ader 1000 V
Leiterwiderstand bei 20°C max. 142,0 Ohm/km
Schleifenwiderstand bei 20°C max. 284,0 Ohm/km
Isolationswiderstand min. 100 MOhm x km
Wellenwiderstand bei 1 bis 100 MHz, 100 Ohm ± 25 Ohm
bei 101 bis 500 MHz, 100 Ohm ± 25 Ohm
Mindestbiegeradius bewegt 5x Außen-Ø
nicht bewegt 5x Außen-Ø

Details

Aufbau

      • Cu-Litze blank, AWG-Maße
      • Aderisolation: geschäumtes PE
      • Aderkennzeichnung: farbig, Paare:
      • Nr. 1: weiß / blau
      • Nr. 2: weiß / orange
      • Nr. 3: weiß / grün
      • Nr. 4: weiß / braun
      • Adern mit optimalen Schlaglängen zu Paaren verseilt
      • Schirmelement: Paare, kunststoffkaschierte Aluminiumfolie (St)
      • Paare mit optimalen Schlaglängen in Lagen verseilt
      • Abschirmung: Geflecht aus verzinnten Cu-Drähten
      • Mantelfarbe: grün
      • Längenmarkierung: in Meter

Eigenschaften

      • halogenfrei
      • flammwidrig

Prüfungen

      • halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
      • Korrosivität von Brandgasen nach DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
      • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
      • Rauchdichte nach DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2

Hinweise

      • der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung

Verwendung

      • HELUKAT® 500IND CAT.6A S/FTP TPE/LSZH EXTRAFLEX wurde speziell für extreme industrielle Einsätze im Bereich nicht-zyklischer Biegeanwendungen bzw. -installationen konzipiert. Das Kupferdatenkabel eignet sich hervorragend für Ethernet Applikationen der Kategorie 6A. Es garantiert erstklassige Übertragungseigenschaften, auch unter schwierigsten Bedingungen.

Artikel HELUKAT® 500IND CAT.6A S/FTP LS0H EXTRAFLEX

Artikelbezeichnung
Art.-Nr.
ca. Nennquerschnitt mm² Leiter-Ø ca. mm Ader-Ø ca. mm Außen-Ø mm (ca.)
