HELUKABEL® USB BUS 3.0 PUR CHAIN 2 x 2 x AWG 28 + 2 x (1 x 2 x AWG 28) violett
Art.-Nr. 805287
- für den permanent bewegten Einsatz in Energieführungsketten
Artikeldetails
- Art.-Nr.
- 805287
- Artikelbezeichnung
- HELUKABEL® USB BUS 3.0 PUR CHAIN 2 x 2 x AWG 28 + 2 x (1 x 2 x AWG 28) violett
- AWG (ca.)
- -
- Außen-Ø mm (ca.)
- 6,5
- Cu-Zahl per km
- 42,0
- Gewicht kg/km (ca.)
- 62,0
- Kupferbasis in EUR / 100kg
- 150
- Meter pro Verpackungseinheit
- 100, 500, 1000
- individuelle Zuschnitte möglich
- ja
- Zolltarifnummer
- 85444995
Technische Daten
| USB-Busleitung nach AWM Style 20963 AWM I/II A/B | |
| Temperaturbereich | bewegt -30°C bis +70°C |
| Prüfspannung Ader/Ader | 500 V |
| Leiterwiderstand bei 20°C | max. 233 Ohm/km |
| Schleifenwiderstand bei 20°C | max. 446 Ohm/km |
| Isolationswiderstand | min. 10 GOhm x km |
| Betriebskapazität Ader/Ader | USB 3.0: bei 800 Hz, ca. 60 pF/m USB 2.0: bei 800 Hz, ca. 52 pF/m |
| Rel. Ausbreitungsgeschwindigkeit | USB 3.0: ca. 75% USB 2.0: ca. 67% |
| Wellenwiderstand | USB 3.0: bei 1 - 1000 MHz, 90 +- 18 Ohm USB 2.0: bei 1 MHz, 105 +- 15 Ohm |
| Brandlast | ca. 0,69 MJ/m |
| Mindestbiegeradius | bewegt 6x Außen-Ø |
Details

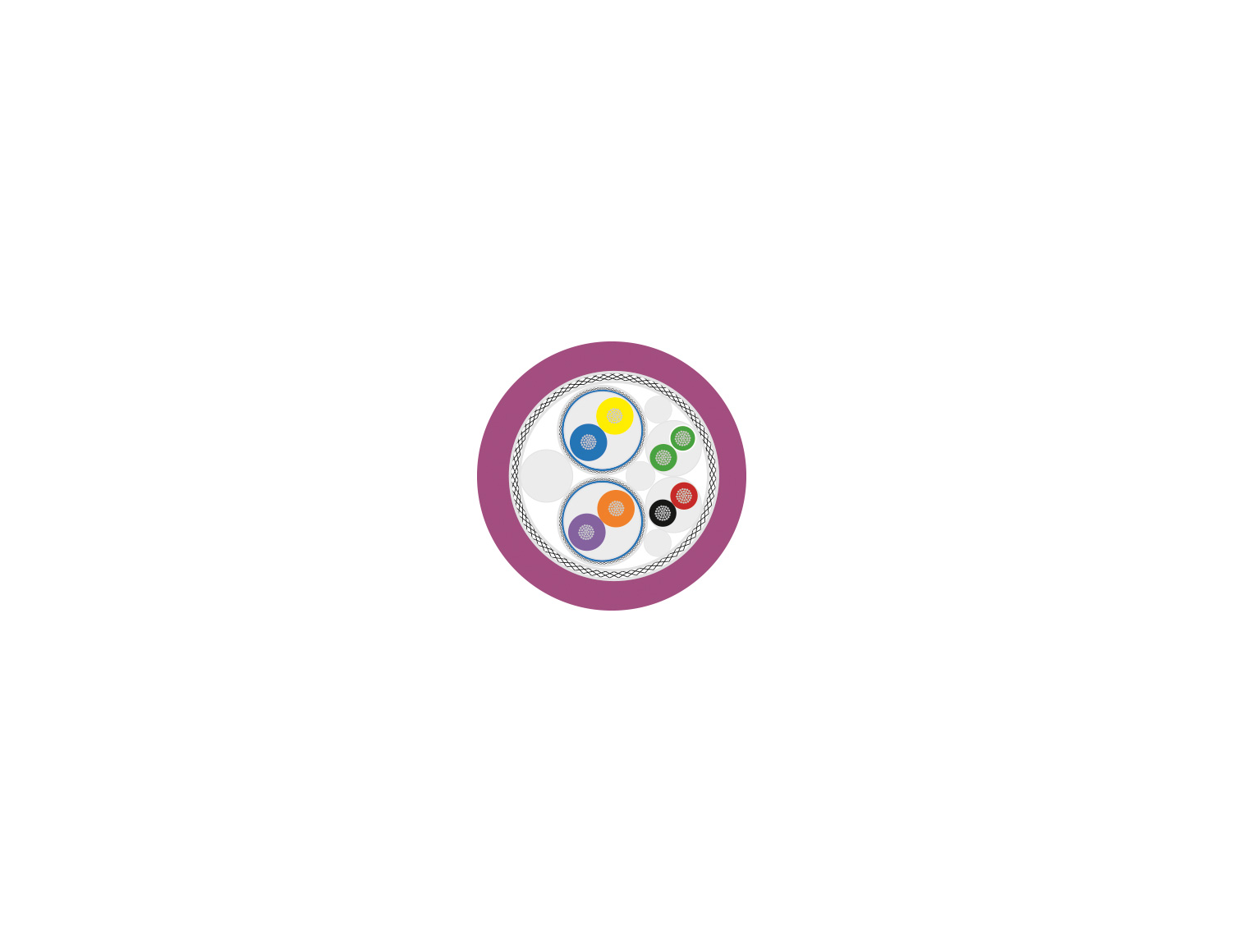

Aufbau
-
- Innenleiter: Kupfer, verzinnt (AWG 28/19)
-
- Aderisolation USB 3.0: Foam-Skin-PE
-
- Aderisolation USB 2.0: PE
-
- Paarfarben USB 3.0: bl/ge, or/vio
-
- Paarfarben USB 2.0: rt/sw, gn/gn-ws
-
- Verseilelement 1: Doppelader
-
- Bewicklung: Polyesterfolie über Verseilverbund
-
- Schirmung USB 3.0: Aluminiumfolie + Geflecht, verzinnt
-
- Gesamtschirmung: Cu-Geflecht, verzinnt
-
- Außenmantel: PUR
-
- Mantelfarbe: violett
Eigenschaften
-
- halogenfrei
-
- flammwidrig
Prüfungen
-
- USB-Standard 3.0
-
- halogenfrei nach DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
-
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 603321-2 / IEC 60332-1-2, CSA FT1
Hinweise
-
- der Leiteraufbau basiert auf AWG-Maßen, Angaben zum Nennquerschnitt sind angenähert und dienen nur der Orientierung
Verwendung
-
- HELUKABEL® USB BUS 3.0 PUR CHAIN eignet sich hervorragend für hochflexible Anwendungen wie den Einsatz in Schleppketten oder in der Kameratechnik. Sie garantiert erstklassige Übertragungseigenschaften und den Einsatz auch unter schwierigsten Bedingungen. Die Konstruktion beinhaltet 2 geschirmte Paare für USB 3.0 und 2 ungeschirmte Paare für USB 2.0 und zur Spannungsversorgung
